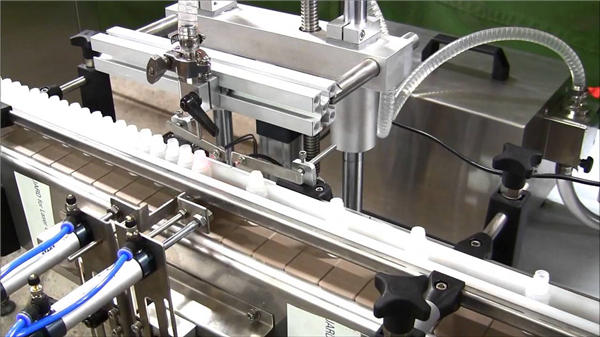

ഹൈ സ്പീഡ് ഓട്ടോമാറ്റിക് ഇ-ലിക്വിഡ് ബോട്ടിൽ ഫില്ലിംഗ് മെഷീൻ

VK-MFC high speed automatic e-liquid bottle filling machine

ഓപ്പറേഷൻ പ്രീസെസ്

1. മെറ്റീരിയൽ തയ്യാറാക്കൽ: മതിയായ കുപ്പികൾ, പ്ലഗ് ഇൻ, കവർ, ലിക്വിഡ് മെഡിസിൻ, പ്ലഗ്, കവർ എന്നിവ വൈബ്രേഷൻ ഹോപ്പർ റെയിൽ നിറഞ്ഞിരിക്കണം, ഇത് അകത്തും പുറത്തും കവർ ലൊക്കേഷനിൽ സ്ഥിതിചെയ്യുന്നു

2. ഫീഡർ കുപ്പികൾ: കുപ്പി ഫീഡർ ടർടേബിൾ കുപ്പികൾ നിർമ്മിക്കുന്നു (ഓപ്ഷണൽ)

3. പൂരിപ്പിക്കൽ: ഡിസ്ക് കട്ടിയുള്ള സ്ഥാനത്തിനായി ബോട്ടിൽ ഓപ്പണറെ വൃത്തിയാക്കുക, പൂരിപ്പിക്കൽ, നിർത്തൽ, കവർ, സ്ക്രൂ ക്യാപ് എന്നിവയ്ക്കുള്ള ഇടയ്ക്കിടെയുള്ള ഡ്രൈവ് സ്ഥാപിക്കുക. സിലിക്കൺ പൈപ്പ് ഉപയോഗിച്ച് പെരിസ്റ്റാൽറ്റിക് പമ്പ് വലിച്ചെടുക്കുന്നതിലൂടെ പരിഹാരം, പൂരിപ്പിക്കൽ സ്റ്റേഷനിൽ വീണ്ടും സൂചി കുപ്പിയിൽ ദ്രാവകം പൂരിപ്പിച്ച് മുകളിലേക്കും താഴേക്കും നീക്കാൻ കഴിയും. ഒരു പൂരിപ്പിക്കൽ പൂർത്തിയാക്കുന്നതിന് സൂചി മുകളിലേക്കും താഴേക്കും നീങ്ങുന്നു

4. പ്ലഗ്ഗിംഗ്: സ്റ്റോപ്പിംഗ് സ്റ്റേഷനിലേക്കുള്ള വൈബ്രേഷൻ ഹോപ്പർ, സ്റ്റോപ്പ് സ്റ്റേഷനിലേക്കുള്ള വീൽ ക്ലിയറൻസ് വഴി കുപ്പി ചലനം, സ്റ്റോപ്പേർഡ് സിലിണ്ടർ സോളിനോയിഡ് വാൽവ് വർക്ക് സിഗ്നൽ നിയന്ത്രിക്കുന്നതിന് ഒപ്റ്റിക്കൽ ഫൈബർ കണ്ടെത്തൽ വഴി സിലിണ്ടർ വർക്ക് നിയന്ത്രിക്കുന്നതിന് ഒരു ബോട്ടിൽ ഗ്യാസർ പ്രവർത്തനമൊന്നുമില്ല , ഗുരുത്വാകർഷണ തത്വ രൂപകൽപ്പന ഉപയോഗിച്ച് പ്ലേറ്റിൽ നിർത്താത്ത കുപ്പി പ്ലഗ് അല്ല, അസ്ഥിരത സംഭവിക്കുന്നതിന് മുമ്പ് നിർമ്മിച്ച സ്പ്രിംഗ് അല്ലെങ്കിൽ സ്പ്രിംഗ് പ്ലേറ്റ് ഒഴിവാക്കുക, അതിനാൽ പ്ലഗ് വളരെ കൃത്യമാണ്

5. ക്യാപ്പിംഗ്: അഫിക്സിലേക്ക് അയച്ച ഡിസ്ക് സ്ഥാപിച്ച് വീണ്ടും നല്ല പ്ലഗ് ചേർക്കുക, സ്ക്രൂ ക്യാപ്, സമാനമായ ഒരു തത്ത്വം ഉറപ്പിക്കുക, തത്ത്വത്തിൽ മൂത്രമൊഴിക്കുക, സിലിണ്ടർ ചെയ്യുന്നു, വിവിധ വലുപ്പങ്ങൾ പൂർണ്ണമായും മൂടുന്നു, നിരന്തരം കറങ്ങുന്ന സ്ക്രൂ ലിഡുകൾ ചുവടെയും മൊത്തത്തിലും മുകളിലേക്കും താഴേക്കും ചെയ്യുക, കുപ്പി വലതുവശത്ത് നിർത്തുമ്പോൾ, സ്പിൻ ട്രാപ്പിംഗ് എളിമയുള്ള ലിഡ് സ്ക്രൂ കവർ ഫിനിഷിന്റെ കുറവ്. സ്ക്രൂ ക്യാപ്പ് ബോഡി നിരന്തരമായ ടോർക്കിന്റെ രൂപകൽപ്പന സ്വീകരിക്കുന്നു, ബോട്ടിൽ തൊപ്പിയും ടോർഷനുമൊത്തുള്ള ബോട്ടിൽ ത്രെഡും അനുസരിച്ച്, സ്ക്രൂ ക്യാപ്പിന്റെ ദൃ ness ത ക്രമീകരിക്കാൻ സ്ഥാപിച്ചതിന് ശേഷം യാന്ത്രിക സ്ലൈഡിംഗ് കഴിയും, മുറിവുകളില്ലാത്ത കവർ കുപ്പികളല്ല എന്ന ലക്ഷ്യം നേടുക

6. ബോട്ടിൽ‌സ്: ട്ട്

കുറിപ്പ്

---

1, മെഷീൻ അദ്വിതീയ പ്ലഗ് ഉപയോഗിക്കുന്നു, കൃത്യതയോടെ പ്ലഗിൽ ഉറപ്പിച്ചിരിക്കുന്നു.

2, കുപ്പി ഇല്ല പൂരിപ്പിക്കൽ, പ്ലഗിൽ കുപ്പി ഇല്ല, പ്ലഗ് കവർ പ്രവർത്തനം അല്ല.

3, അടിയന്തിര സ്റ്റോപ്പ് സ്വിച്ച് ഉപയോഗിച്ച്, മെഷീൻ ക്രമരഹിതമാകുമ്പോൾ യാന്ത്രിക അലാറം.

4, പൊടിപടലമുള്ള ഈ യന്ത്രം

സാങ്കേതിക പാരാമീറ്റർ

---

ഉത്പാദന ശേഷി	80-120 ബോട്ടിലുകൾ / മിനിറ്റ്
പ്രയോഗിച്ച കുപ്പികൾ	2-30 മില്ലി കുപ്പികൾ
നോസൽ പൂരിപ്പിക്കുന്നു	2 നോസിലുകൾ
കൃത്യത പൂരിപ്പിക്കുന്നു	± 1%
ക്യാപ്പിംഗ് നോസിലുകൾ അമർത്തുക	2 നോസിലുകൾ
ക്യാപ്പിംഗ് നിരക്ക്	99% അല്ലെങ്കിൽ കൂടുതൽ (പ്ലഗ് ഉചിതമായ ക്രമീകരണത്തിന്റെ സവിശേഷതകളെ ആശ്രയിച്ച്)
വേഗത നിയന്ത്രണം	ആവൃത്തി നിയന്ത്രണം
കുപ്പി വലുപ്പം	10 മില്ലിമീറ്ററിൽ കൂടുതൽ
വൈദ്യുതി വിതരണം	380 വി 50 ഹെർട്സ്
പവർ	2 കിലോവാട്ട്
വായു വിതരണം	0.3 ~ 04kfg / cm2
വാതക ഉപഭോഗം	10 ~ 15 മി 3 / മ
മൊത്തത്തിലുള്ള അളവുകൾ	3000 × 1300 × 1700 മിമി

പ്രധാന കോൺഫിഗറേഷൻ

---

സൈഡ് പ്ലേറ്റുകൾക്ക് ചുറ്റുമുള്ള മെസ, ഉയർന്ന നിലവാരമുള്ള 304 സ്റ്റെയിൻ‌ലെസ് സ്റ്റീൽ അല്ലെങ്കിൽ മെറ്റീരിയൽ ഉൽ‌പാദനത്തിന് മറ്റ് എഫ്ഡി‌എ അംഗീകാരവും 316 ലക്വാലിറ്റി സ്റ്റെയിൻ‌ലെസ് സ്റ്റീലിനുള്ള മെറ്റീരിയൽ കോൺ‌ടാക്റ്റ് ഭാഗങ്ങളും

നോസൽ മെറ്റീരിയൽ പൂരിപ്പിക്കുന്നു	SUS 316L സ്റ്റെയിൻ‌ലെസ് സ്റ്റീൽ
പൂരിപ്പിക്കൽ തരം	പെരിസ്റ്റാൽറ്റിക് പമ്പ്
CAM സൂചികയിലാക്കൽ	ഷാൻ‌ഡോംഗ് സുചെംഗ്
ഇൻവെർട്ടർ	ജപ്പാനിലെ മിത്സുബിഷി
പി‌എൽ‌സി	സീമെൻസ്
ടച്ച് സ്ക്രീൻ	സീമെൻസ്
പ്രധാന മോട്ടോർ	എ ബി ബി
ലോ-വോൾട്ടേജ് ഉപകരണം	ഷ്നൈഡർ
Servo മോട്ടോർ	തായ്‌വാൻ ടെക്കോ
